Abrazaderas de banda elástica para conexiones de manguera-toma

Abrazaderas de banda elástica

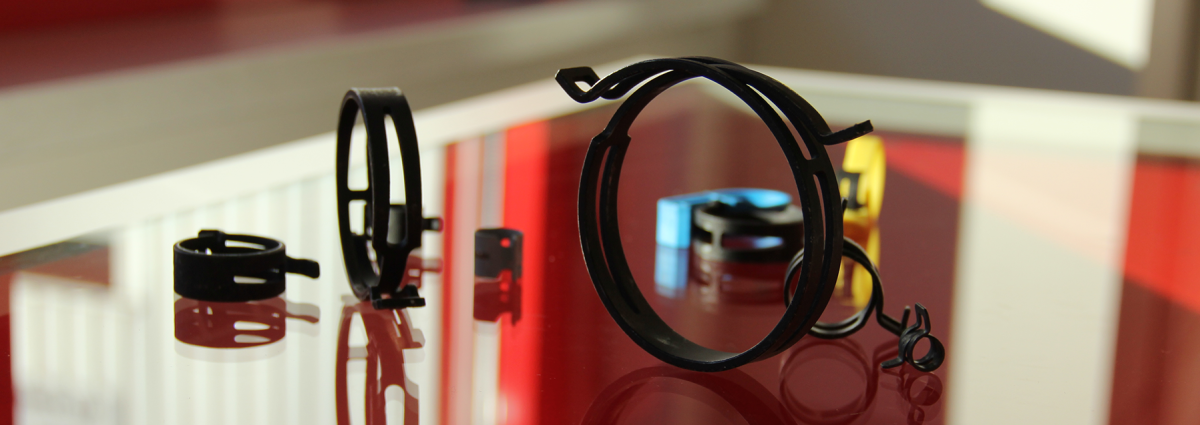

W.TEC®FBS – Abrazaderas de banda elástica para la industria

Las abrazaderas de banda elástica son elementos de unión de ajuste automático aptos para conexiones de manguera-toma gracias a sus propiedades elásticas dinámicas. El uso de acero templado en las bandas elásticas proporciona a las piezas un alto grado de flexibilidad y, por tanto, se adaptan continuamente a las condiciones cambiantes de las temperaturas de funcionamiento y a las relaciones de presión de la manguera y la tubería. Una vez fijada la abrazadera de banda elástica, no es necesario volver a apretarla. Con una fuerza de fijación casi constante, las abrazaderas de banda elástica garantizan un sellado continuo y sin fugas, sin dañar la manguera ni la pieza de unión. Gracias al gran número de variantes de montaje y bloqueo diferentes, se pueden crear aplicaciones ilimitadas.

Las abrazaderas de banda elástica se utilizan concretamente en los siguientes sectores:

  • sistemas de fluidos
  • fabricación de motores
  • sistemas de mangueras
  • cocinas comerciales/lavavajillas industriales
  • aires acondicionados industriales
  • maquinaria agrícola
  • máquinas para limpieza de suelos
  • caravanas
  • bombas de calor
  • calefacción/aire acondicionado
  • sanitarios (p. ej., aseos para barcos, trenes, aviones)
  • industria alimentaria (p. ej., máquinas de café/panificación)
  • energía solar térmica
  • industria de impresión
  • electrodomésticos
  • maquinaria de construcción
  • instalaciones de GLP
  • compresores
  • camiones industriales
  • industria de bebidas (p. ej., plantas de embotellado)
Abrazaderas de banda elástica

Ventajas de las abrazaderas de banda elástica para conectar mangueras con boquillas:

  • gran flexibilidad gracias a la adaptación continua a las características cambiantes, por ejemplo, las fluctuaciones de temperatura de los elementos de unión
  • fuerza de fijación constante y uniforme
  • instalación sencilla
  • no es necesario ningún apriete posterior
  • alta reutilización, ya que la fuerza elástica no se pierde
  • alta fiabilidad del proceso gracias a la conexión de manguera sin fugas

Tipos de abrazaderas de banda elástica

Abrazadera de banda elástica estándar

La versión estándar es la versión original de las abrazaderas de banda elástica y es adecuada para aplicaciones sin restricciones de espacio. Este elemento de unión de ajuste automático ofrece una presión de contacto casi constante en una amplia gama de temperaturas y condiciones de presión. Con la ayuda de unas pinzas, la abrazadera se puede montar y desmontar para una instalación segura y eficaz.

> Localizar en la tienda online

Abrazaderas de banda elástica de dimensiones reducidas

La versión con dimensiones reducidas tiene las mismas características que la abrazadera de banda elástica estándar. Gracias a unos extremos de montaje acortados y aplanados, esta abrazadera de banda elástica es perfecta para optimizar el espacio. Se recomienda el uso de alicates para abrazaderas de manguera durante el montaje y desmontaje.

> Localizar en la tienda online

Abrazadera de banda elástica con clip portátil

La abrazadera de banda elástica de dimensiones reducidas también está disponible como versión preabierta con un clip portátil de plástico. Gracias al clip portátil, el tiempo de instalación se reduce considerablemente, ya que no se necesitan herramientas. Para completar el montaje, basta con tirar del clip para extraerlo. Además, esta abrazadera es adecuada para limitaciones de espacio.

> Localizar en la tienda online

Material

  • acero de aleación para muelles de alta resistencia 51CrV4
  • alto nivel de protección frente a roturas por fragilidad, especialmente a bajas temperaturas

Superficie

  • revestimiento ecológico sin cromo (VI) de varias capas
  • acabado orgánico y capa base inorgánica, con zinc
  • cumple con las regulaciones de la normativa del automóvil (conformidad con RoHS)

Protección contra la corrosión

  • excelente resistencia a la corrosión, a la temperatura (hasta 210 °C) y a productos químicos
  • resistencia contra oxidación en cámara niebla salina de 720h según DIN EN ISO 9227

Anchos de banda y diámetro nominal disponibles

  • diámetro nominal de 9,0 mm a 90 mm
  • anchos de banda de 8,4 mm, 10 mm y 12 mm

Presión

  • en función de la combinación de manguera- toma, se pueden fijar conexiones de hasta 11 bares como máximo

Estandarización

  • Abrazaderas de manguera DIN 3021 - abrazaderas de banda elástica
  • DIN 3021-1 Dimensiones, designación, materiales y diseño
  • DIN 3021-2 Condiciones técnicas de entrega
  • DIN 3021-3 Sistema de abrazadera de banda elástica del sistema - manguera - toma
Abrazaderas de manguera
Pro Contra
Amplio rango de diámetrosSistema rígido
Producción rentable con grandes diámetrosAlto mantenimiento
Altas fuerzas de arrastre de la mangueraCaro (con diámetros pequeños)
 Herramienta de instalación costosa y que requiere mucho tiempo: se debe controlar el par y la velocidad de cierre
 Riesgo de lesiones debidas a la banda que sobresale
Abrazadera de manguera con oreja
ProContra
Material base resistente a la corrosiónPosibles daños en la manguera
Ancho de abrazadera pequeñoNo reutilizable (desmontaje destructivo)
Requisitos de espacios reducidosAlicates especiales necesarios para la instalación
Altas fuerzas de arrastre de la mangueraSe requiere una gran fuerza para la instalación
Elemento de unión rentable y muy rígidoRango de trabajo muy pequeño (fuertemente vinculado al diámetro)
 La fuerza de la abrazadera depende de la fuerza de presión de la herramienta de montaje (se necesitan controles complejos)
Abrazaderas de banda elástica
Pro Contra
Muy flexibleVinculada a diámetro
Instalación sencilla incluso en conexiones de difícil accesoDemandas comparativamente elevadas en el sistema manguera/soporte
Presión superficial muy uniforme (distribución de la fuerza radial)Se debe tener en cuenta manguera/soporte/sistema
Posibilidad de adhesión a la manguera en condiciones de preapertura
Protege la manguera
Rentable
Reutilizable
